聚维酮K30是应用广泛的药用新辅料，广泛用作片剂黏合剂、胶囊助流剂、注射剂助溶剂及液体制剂分散剂。《中国药典》四部对聚维酮K30中N-乙烯-2-吡咯烷酮、2-吡咯烷酮和甲酸三种有关物质规定了严格的限量要求。依利特科技基于EClassical 3200L高效液相色谱系统，结合Supersil AQ-C18和SinoChrom ODS-AP色谱柱，建立了覆盖上述三种关键杂质的完整检测方案，各方法均经过系统适用性验证，分离度、重复性、峰形等关键指标完全满足药典要求。

一、N-乙烯-2-吡咯烷酮的测定

N-乙烯-2-吡咯烷酮是聚维酮K30合成过程中的残留单体，药典规定其含量不得过0.001%。由于其与乙酸乙烯酯结构相似，分离难度较大，需选择合适色谱柱以实现有效分离。

色谱系统

EClassical 3200L高效液相色谱系统，配置紫外-可见检测器

色谱柱

SinoChrom ODS-AP（5 μm，4.6×250 mm，订货号：31110003）

色谱条件

流动相：乙腈/水 = 10/90（V/V）

流速：1.0 mL/min

进样量：20 μL

柱温：35°C

检测波长：235 nm

系统适用性试验

系统适用性溶液含N-乙烯-2-吡咯烷酮1 μg/mL与乙酸乙烯酯50 μg/mL。相关色谱参数见表1，N-乙烯-2-吡咯烷酮与乙酸乙烯酯的分离度为8.9，远高于药典要求的>6.0，峰形对称，柱效高。

连续进样6次，N-乙烯-2-吡咯烷酮保留时间RSD为0.02%，峰面积RSD为0.19%；乙酸乙烯酯保留时间RSD为0.18%，峰面积RSD为0.77%，显示系统精密度优异。

表1.系统适用性试验溶液色谱参数

空白、对照品、系统适用性及供试品溶液叠加色谱图如图1所示。实验中曾尝试使用其他色谱柱测试系统适用性溶液和供试品溶液，发现供试品中杂质峰与N-乙烯-2-吡咯烷酮目标峰出峰时间相近，无法充分判断供试品中是否含有该杂质，而SinoChrom ODS-AP色谱柱可将目标峰与杂质峰有效分离，确保检测结果准确可靠

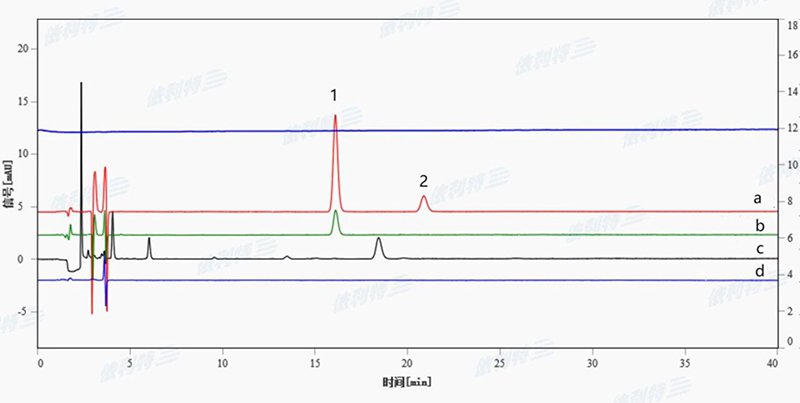

图1. 空白、对照品、系统适用性及供试品溶液叠加色谱图.

色谱峰，1- N-乙烯-2-吡咯烷酮，2- 乙酸乙烯酯；

色谱图，a-系统适应性溶液，b-对照品，c-供试品，d-空白

二、2-吡咯烷酮的测定

2-吡咯烷酮是聚维酮K30的合成原料及降解产物，药典规定其含量不得过2.0%。该化合物极性较强，需在适宜色谱条件下实现保留与分离。

色谱系统

EClassical 3200L高效液相色谱系统，配置紫外-可见检测器

色谱柱

Supersil AQ-C18（5 μm，4.6×250 mm，订货号：31113059）

色谱条件

流动相：水/甲醇/乙腈 = 90/5/5（V/V/V）

流速：1.0 mL/min

进样量：20 μL

柱温：25°C

检测波长：205 nm

系统适用性/重复性试验

对照品溶液浓度为0.1 mg/mL，连续进样6次。系统适用性试验结果表明2-吡咯烷酮保留时间4.973 min，不对称度1.328，理论塔板数9007。重复性试验结果表明2-吡咯烷酮保留时间的RSD为0.04%，峰面积的RSD为0.34%，优于药典规定的峰面积的相对标准偏差不得过2.0%，色谱图见图2。

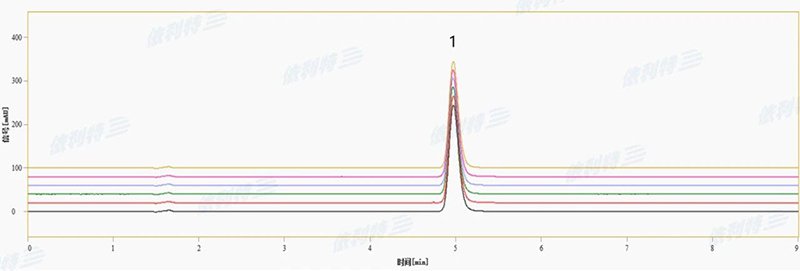

图2. 2-吡咯烷酮（峰1）叠加色谱图（n=6）

三、甲酸的测定

甲酸是聚维酮K30中可能存在的降解杂质，药典规定其含量不得过0.5%。甲酸极性极强，在常规C18柱上保留较弱，需采用耐水相色谱柱和酸性流动相以实现有效保留和分离。

色谱系统

EClassical 3200L高效液相色谱系统，配置紫外-可见检测器

色谱柱

Supersil AQ-C18（5 μm，4.6×250 mm，订货号：31113059）

色谱条

流动相：0.01 mol/L磷酸二氢钾溶液（磷酸调pH至3.0）/乙腈 = 95/5（V/V）

流速：1.0 mL/min

进样量：20 μL

柱温：25°C

检测波长：210 nm

系统适用性试验

浓度为0.1%的甲酸对照品溶液的色谱图见图3，甲酸保留时间3.362 min，峰高417.326 mAU，峰面积2379.884，不对称度1.202，理论塔板数28177。

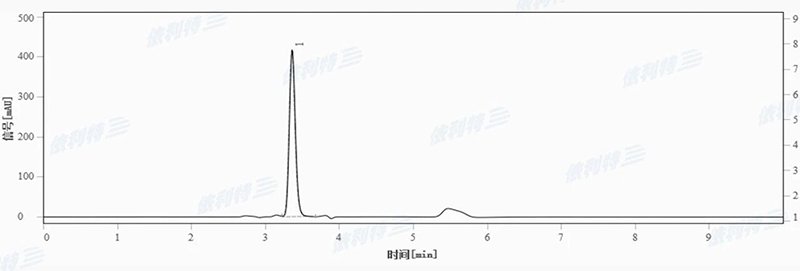

图3. 0.1%甲酸溶液色谱图（峰1）

在浓度为5 mg/mL的聚维酮K30供试品溶液的试验中，甲酸峰与前后杂质峰的分离度分别为1.549和2.632，满足基线分离要求。叠加色谱图（图4）直观显示了甲酸峰与相邻杂质峰的良好分离。

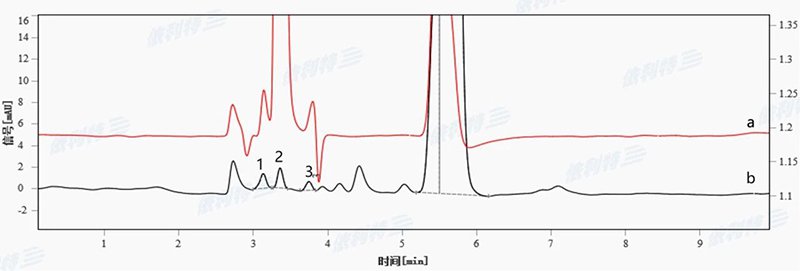

图4. 甲酸和聚维酮K30叠加色谱图.

色谱峰，1-杂质1，2-甲酸，3-杂质2

色谱图，a-0.1%甲酸溶液，b-5 mg/mL聚维酮K30供试品

采用Supersil AQ-C18色谱柱，在酸性流动相条件下，甲酸获得适宜保留，且与样品中相邻杂质峰达到基线分离，峰形对称，柱效高，可准确测定聚维酮K30中甲酸的含量。
